国产精品女人久久久久,人人综合亚洲无线码另类,欧美AV色香蕉一区二区蜜桃小说

關于高溫爐箱式馬弗電阻爐、臺車爐、升降爐、梭式爐等使用的硅鉬棒物理、化學性質及氣氛使用溫度

發(fā)布時間：2022-07-07 08:45:50???瀏覽人數：17

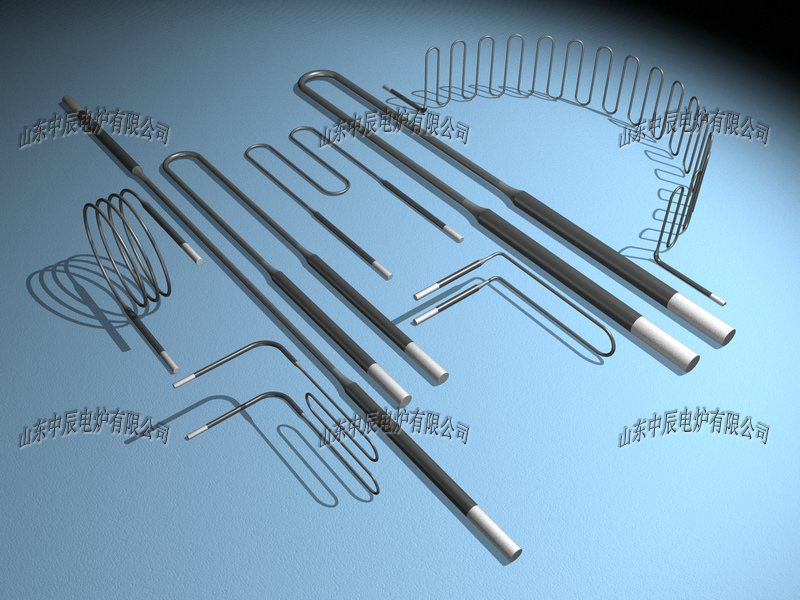

一般硅鉬棒會使用在1400度以上的高溫箱式、臺車式、馬弗電阻爐、升降式等電加熱爐中，

關于中辰硅鉬棒在升溫使用過程中出現(xiàn)的物理性質：

密度-g/cm³	室溫彎曲強度-MPa	硬度-GPa	壓縮強度-MPa	吸水率-%	熱伸長率-%
7.0±0.1	360	10.5	＞1500	≤0.2%	4

化學性質：

在高溫抗氧化性：高溫氧化氣氛下，元件的表面生成一層致密的石英 (SiO2) 保護層以防止MoSi2繼續(xù)氧化。當元件溫度大于1700℃, 熔點為 1710℃的SiO2熔融，由于表面張力的作用，SiO2熔聚成滴，而失去保護作用。元件在氧化氣氛下，再繼續(xù)使用時，SiO2保護層重新生成。

必須指出的是，硅化鉬電熱元件不宜在400-700℃范圍內長期使用，否則元件會因低溫的強烈氧化作用而粉化。

對于不同氣氛對加熱元件使用溫度的影響

氣氛 Atmosphere	1700℃	1800℃	1850℃	1900℃
空氣 Air	1700	1800	1830	1850
N₂ Nitrogen	1600	1700	1700	1700
He Ar Ne Argon, Helium	1600	1700	1700	1700
干H₂（露點）-80℃ Dry Hydrogen (dew point)	1150	1150	1150	1150
濕H₂（露點）-20℃ Wet Hydrogen (dew point)	1450	1450	1450	1450
混合氣體(e.g. 10% CO₂, 50% CO, 15%H₂)	1600	1700	1700	1700
混合氣體(e.g. 40% CO₂, 20% CO)	1400	1450	1450	1450
裂解和部分燃燒的氨（8%H₂） Cracked and partially burnt ammonia	1400	1450	1450	1450

相關資訊：

亚洲国产成人福利精品,18禁男女爽爽爽午夜网站免费,局长含了一整晚我的奶头,两根硕大一起挤进小紧H共妻
